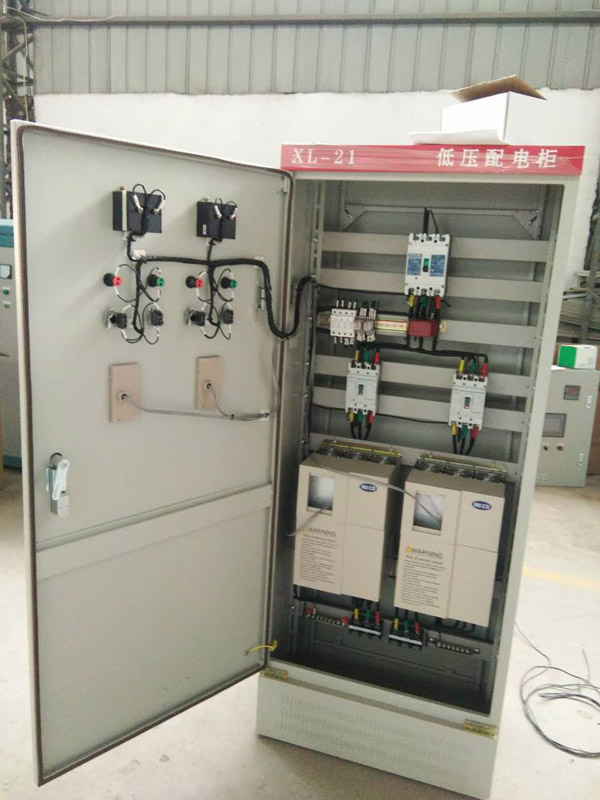

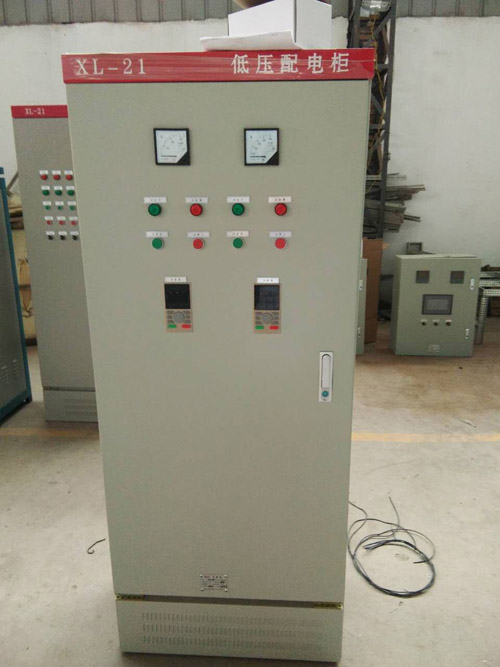

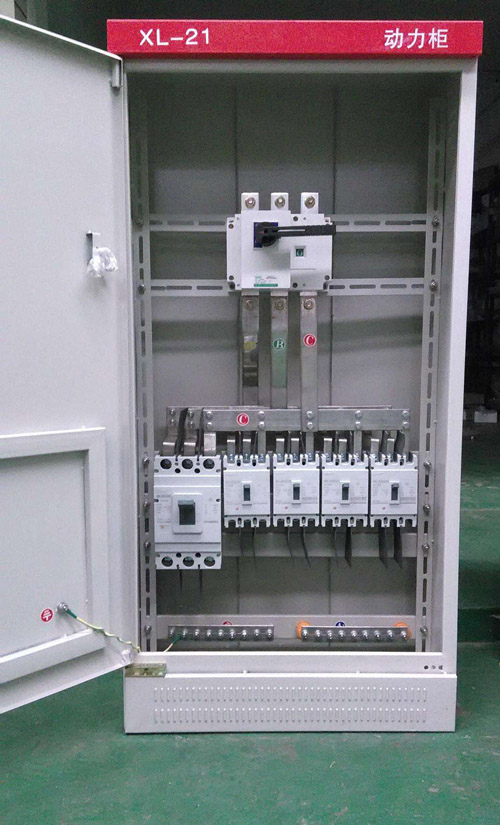

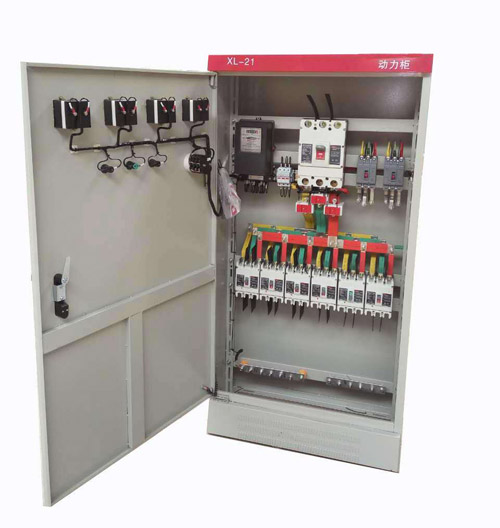

一、產品介紹
XL-21型系列動力箱具有安裝靈活、操作簡單、維護方便等特點。適用于發電廠、變電站、石油、化工、冶金、機械等廠礦企業和高層建筑的低壓配電系統，作為動力、配電、電動機、控制中心等電能轉換、分配與控制。如：雙電源配電控制；軟起動控制；功率自動補償控制；發電機并車控制；電磁式直流配電控制；自藕降壓起動控制以及各類樓層風機控制等，產品符合IEC60439,GB7251.1標準。動力箱已通過國家強制性產品（CCC）認證。
二．產品特點
骨架采用FA冷軋型鋼和冷軋鋼板加工成結構件，用螺栓組裝而成。 結構件的表面處理采用度鋅或靜電噴涂，防腐蝕力強。 柜體的門板及側、后封板均為可拆式，安裝板及側梁可以調節、安裝檢修靈活、方便、結構緊湊、通風性好。 柜頂部可加裝頂母排。
三、主要技術參數
額定電壓：400V 額定絕緣電壓：690V 額定電流：≤630A 短時耐受電流：30KA
四、使用條件
周圍環境溫度不高于40℃，并在24h內其平均溫度不高于+35℃，最低環境溫度不低于-5℃。 相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時，允許有較高的相對濕度（例：+20℃為90%）。 海拔高度不超過2000m。 允許在-25℃～+50℃溫度條件下運輸和儲存，并允許在24h內溫度不超過+70℃。 污染等級3。
五、訂貨須知: 訂貨時用戶應提供下列資料： 一次線路方案編號或用戶自己設計的單線系統圖及各元件技術參數 二次回路原理圖 開關柜表面顏色。
|
